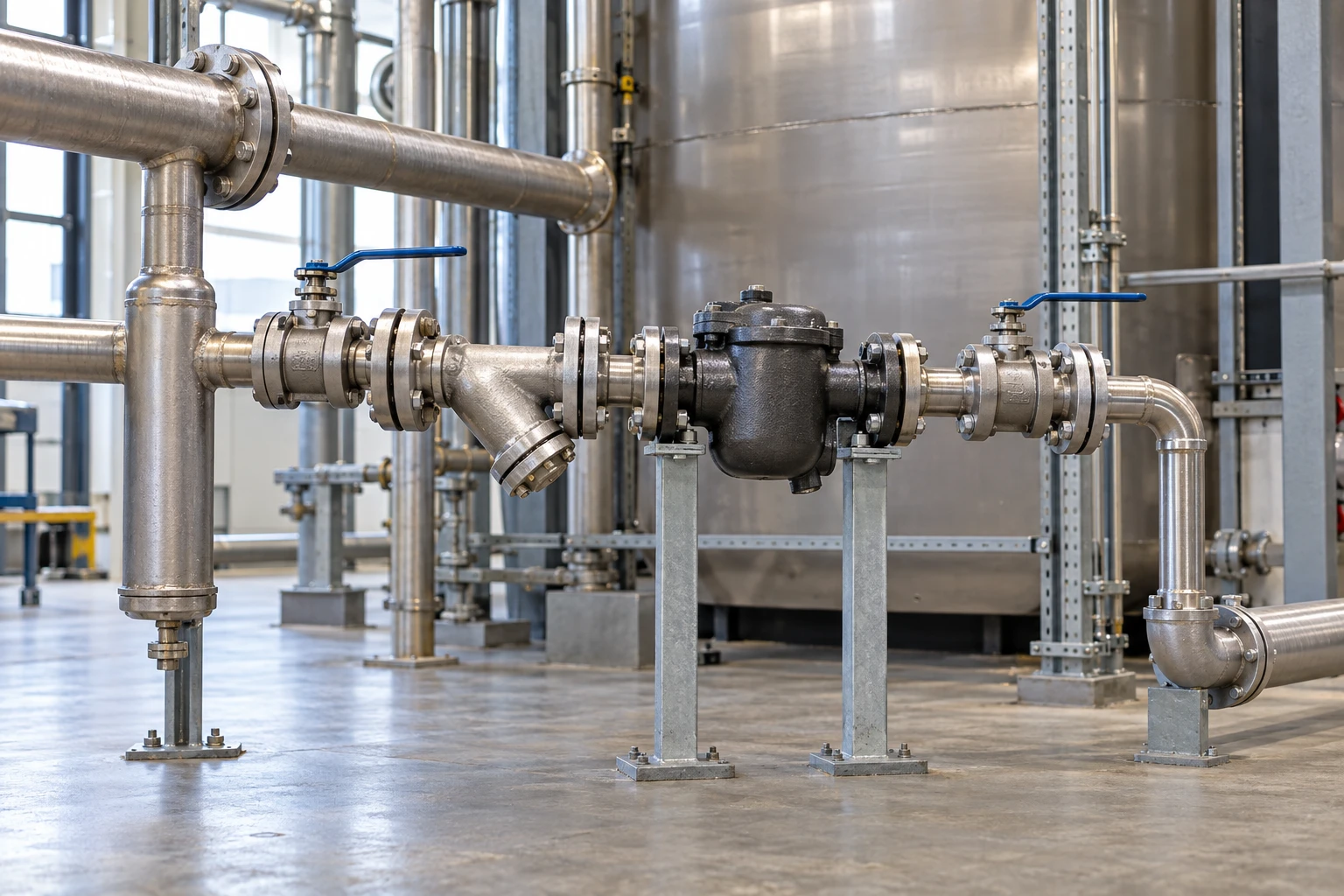

Монтаж конденсатоотводчика должен обеспечить свободное поступление жидкости к устройству и беспрепятственный отвод в конденсатную линию. Внутренний механизм многих моделей зависит от силы тяжести, уровня конденсата и определенного направления потока. Неправильная ориентация, отсутствие уклона или повышенное противодавление способны нарушить работу даже технически правильно выбранного оборудования.
Перед монтажом полезно изучить каталог ОПЭКС и проверить допустимое положение конкретной модели. На странице указано, что существуют устройства только для горизонтальной или только для вертикальной установки, а некоторые модели допускают оба положения благодаря возможности поворота внутреннего механизма.
Схема обвязки определяется назначением участка. Конденсатоотводчик у теплообменного оборудования, на дренажной точке паропровода и на пароспутнике работает в разных условиях. Общими требованиями остаются соответствие направлению потока, доступ к обслуживанию, защита от загрязнений и учет давления в возвратной линии.
Положение устройства в пространстве
Поплавковый механизм должен сохранять расчетную траекторию движения. Отклонение корпуса способно изменить уровень срабатывания, ограничить ход поплавка или нарушить плотное закрытие выпускного отверстия. На странице ОПЭКС для свободноплавающего поплавка приведено ограничение отклонения от оси не более 5 градусов.
Термодинамические и стаканные модели также устанавливаются по требованиям производителя. Внешне симметричный корпус не означает, что устройство допускает произвольную ориентацию. Перед монтажом необходимо сверить стрелку направления потока и положение крышки или обслуживаемых элементов.
Подвод конденсата
- Дренажная точка должна находиться ниже оборудования. Это создает условия для самотечного поступления жидкости при доступном перепаде давления.
- Трубопровод должен иметь уклон. Локальные подъемы образуют карманы и препятствуют движению конденсата.
- Диаметр линии выбирают по расходу. Слишком узкий участок ограничивает производительность всей системы.
- Необходимо удалять воздух. Газовая пробка способна блокировать поступление жидкости к устройству.
- Следует исключить накопление грязи. Осадки и окалина не должны попадать непосредственно в седло или орифис.

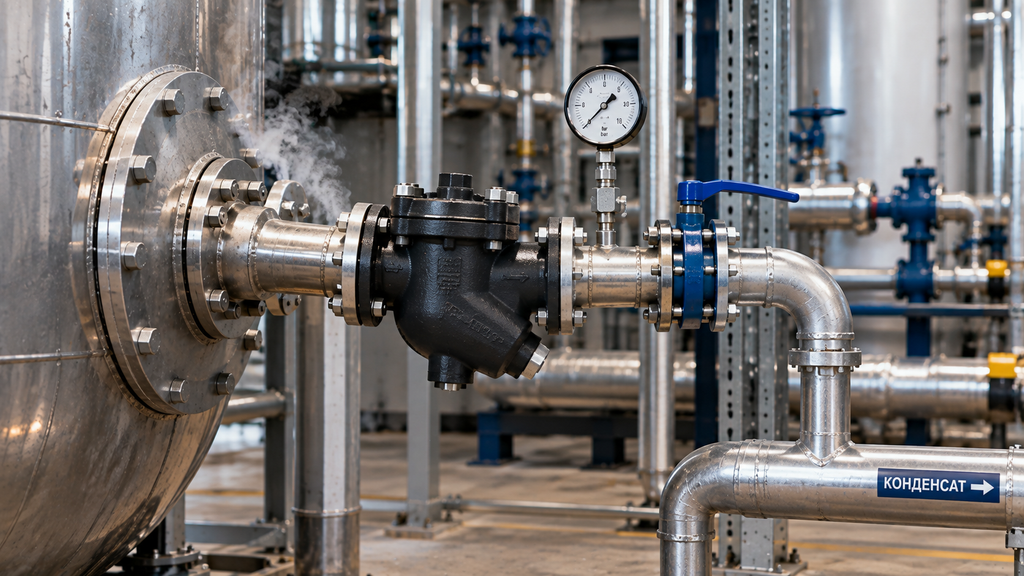

Противодавление в конденсатной линии
После открытия устройства жидкость должна пройти в возвратный трубопровод. Если давление в нем приближается к давлению перед конденсатоотводчиком, рабочий перепад уменьшается и производительность падает. Противодавление создается статическим подъемом, общим коллектором и работой других потребителей.
Подбор выполняют по наиболее неблагоприятному расчетному перепаду. Если линия периодически оказывается под более высоким давлением, необходимо проверить способность выбранной модели отводить конденсат в этом режиме. Увеличение диаметра подключения не компенсирует недостаточный перепад.
Последовательность правильного монтажа
- Проверить модель и направление потока. Сверить маркировку корпуса с проектной схемой.
- Подготовить трубопровод. Удалить окалину, сварочные остатки и другой мусор.
- Обеспечить требуемую ориентацию. Установить корпус горизонтально или вертикально согласно документации.
- Организовать подвод с уклоном. Исключить карманы, в которых задерживается конденсат.
- Предусмотреть запорную арматуру. Обеспечить безопасное отключение для обслуживания.
- Установить фильтрацию, если она требуется. Защитить седло и внутренние каналы от частиц.
- Проверить конденсатопровод. Убедиться, что противодавление соответствует расчету.
- Выполнить плавный пуск. Постепенно прогреть систему и проверить фактический отвод.
Запорная арматура и обслуживание
Для ремонта устройство необходимо безопасно отключить от пара и конденсатной линии. Запорные клапаны устанавливают так, чтобы они были доступны и не создавали карманы. Если применяется байпас, его эксплуатация должна исключать постоянный пролет пара в конденсатопровод.
Фильтр размещают с возможностью очистки без сложного демонтажа. Встроенный фильтр отдельных моделей не отменяет необходимости содержать трубопровод в чистоте. После пуска осматривают соединения и проверяют работу при фактической нагрузке.
Типичные ошибки
- Монтаж в недопустимом положении. Поплавок или стакан не может свободно перемещаться.
- Отсутствие уклона к дренажной точке. Конденсат задерживается в оборудовании или трубопроводе.
- Неправильное направление потока. Рабочий механизм не выполняет предусмотренный цикл.
- Недооцененное противодавление. Фактическая пропускная способность оказывается ниже расчетной.
- Передача нагрузки трубопровода на корпус. Соединения испытывают механические напряжения.
- Отсутствие доступа к крышке или фильтру. Плановое обслуживание становится невозможным.
- Резкий пуск холодной системы. Увеличивается образование конденсата и риск гидроудара.

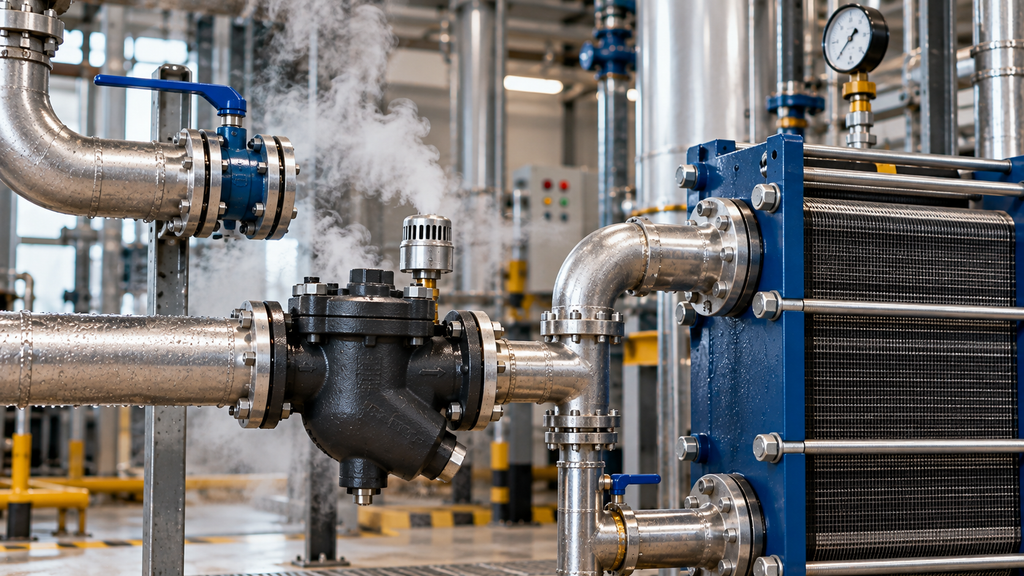

Отвод воздуха при запуске
Холодный трубопровод до подачи пара заполнен воздухом. Если его не удалить, он занимает пространство у теплообменной поверхности и препятствует нормальному прогреву. Поплавковые устройства могут иметь встроенный термостатический воздухоотводчик, а свободноплавающие модели — отдельный температурный элемент.
Для конструкций с медленным удалением воздуха может потребоваться дополнительное решение, предусмотренное проектом. Нельзя изменять внутренние отверстия устройства самостоятельно, поскольку это нарушает расчетный цикл и увеличивает потери пара.
Проверка после пуска
Работу оценивают по температуре оборудования, отсутствию накопления жидкости, стабильности конденсатной линии и признакам утечки пара. Один только звук не дает надежного диагноза, поскольку разные типы работают непрерывно или циклически. Для проверки используют параметры системы и допустимые методы диагностики.
Правильный монтаж создает условия, в которых конденсатоотводчик реализует заявленную пропускную способность и рабочий цикл. Ориентация, уклон, перепад давления, чистота линии и доступ к обслуживанию должны быть согласованы еще на стадии проектирования, а не исправляться после возникновения проблем.
